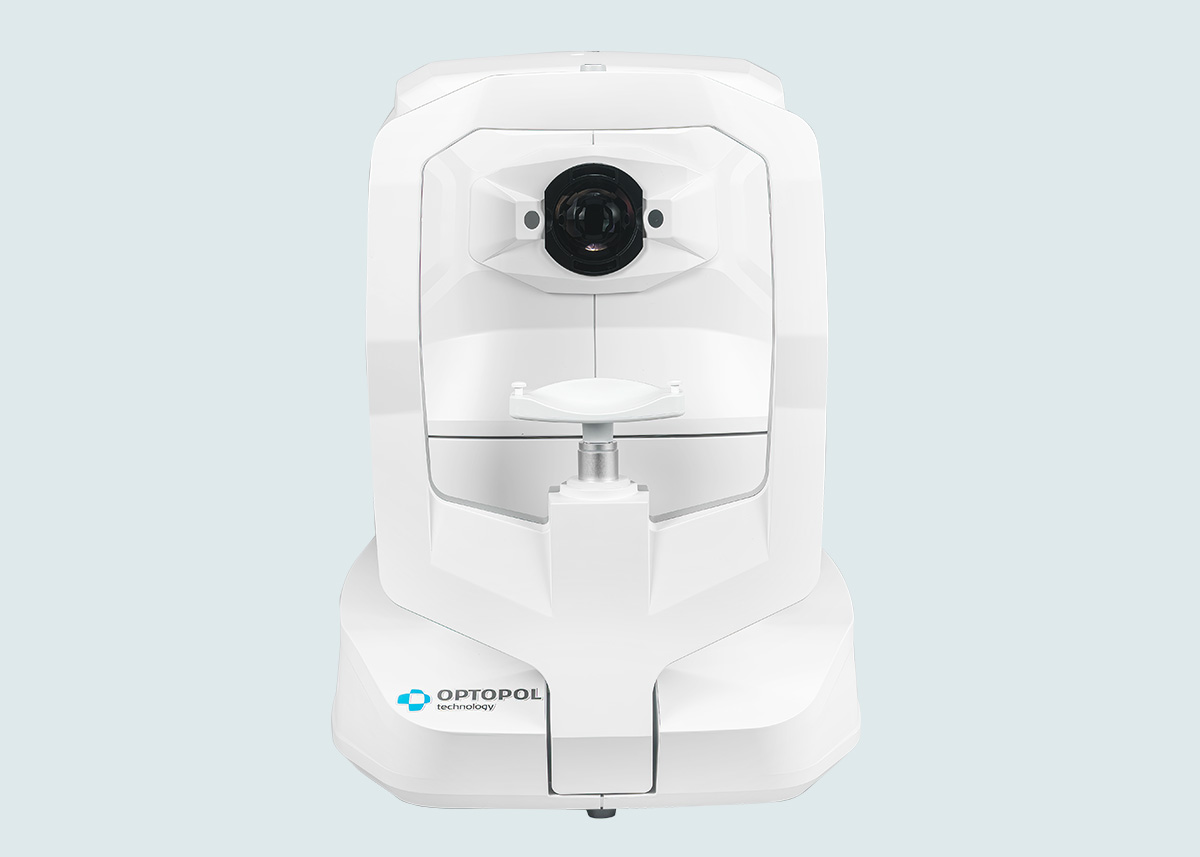

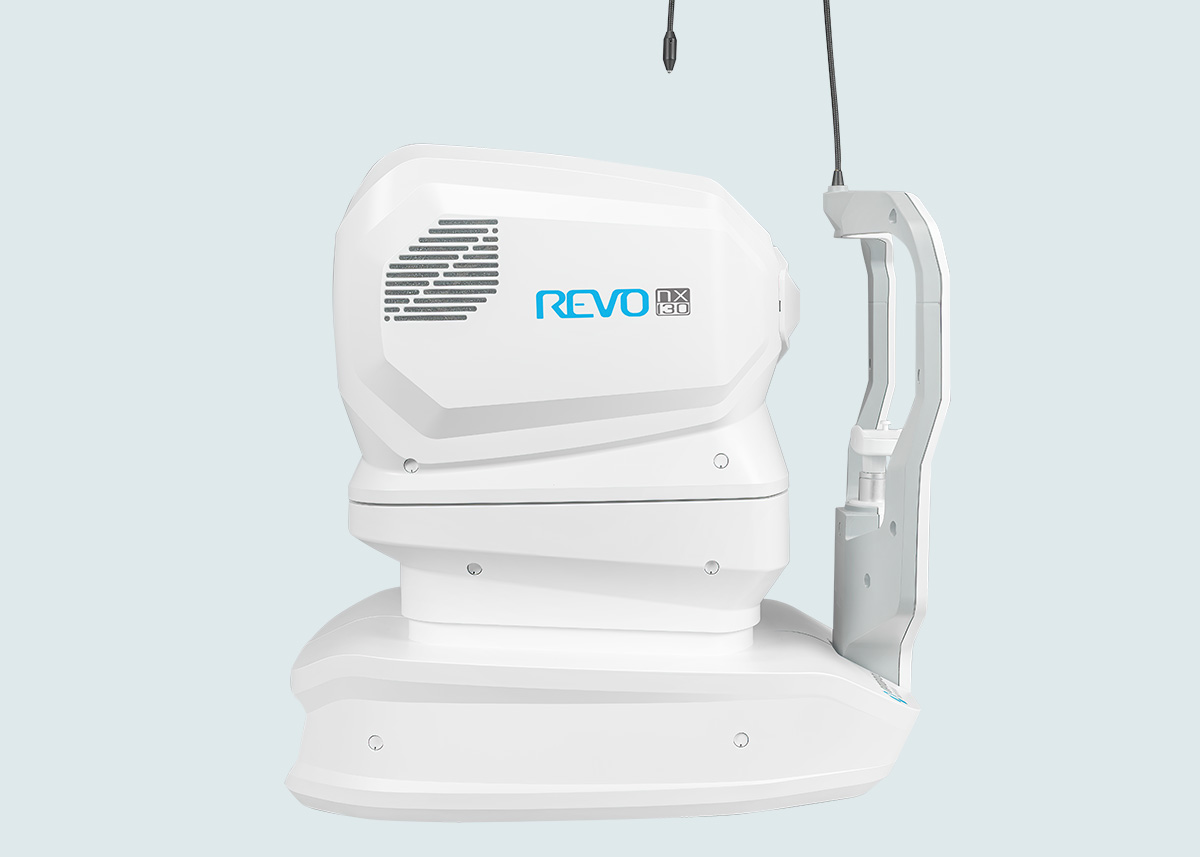

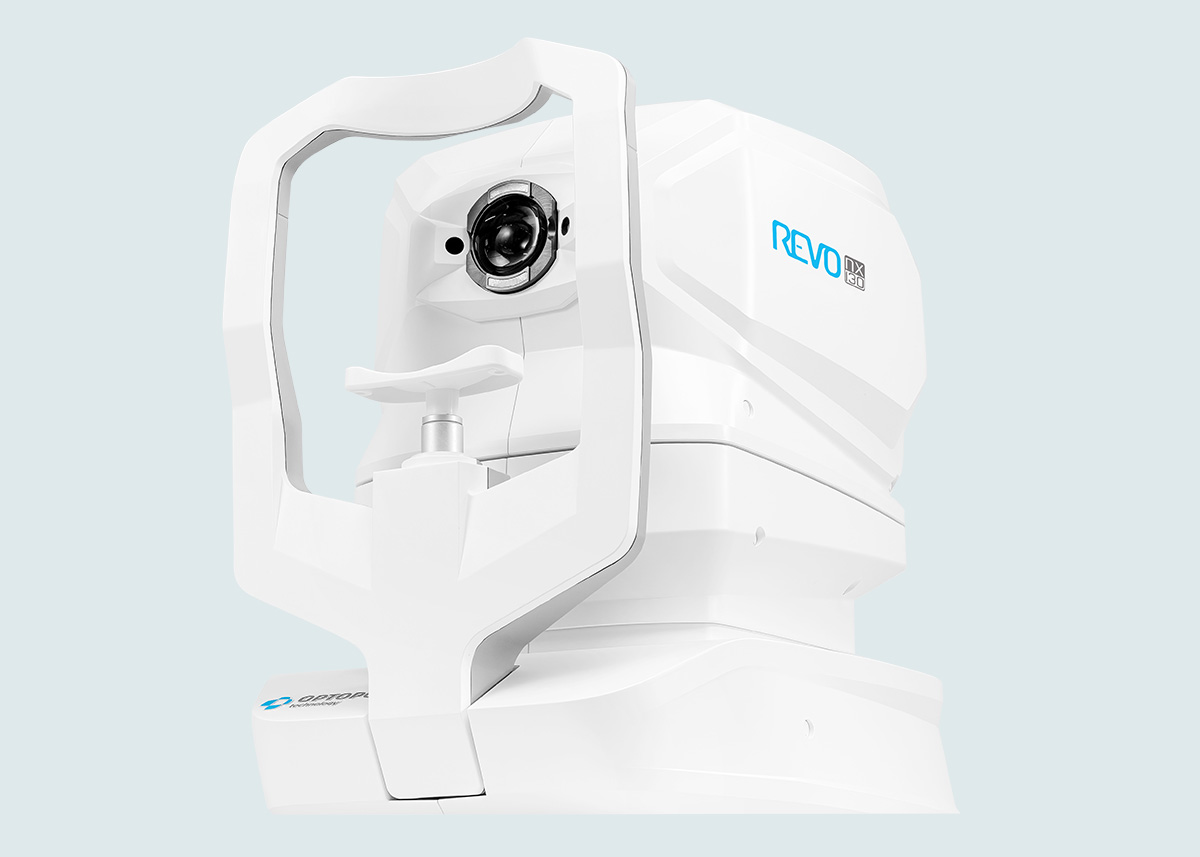

SD-OCT Copernicus REVO NX130:

Das schnellste OCT der Welt

Das SD-OCT Copernicus REVO NX130 wartet mit beachtlichen 130.000 A-Scans pro Sekunde auf. Und bietet damit die Möglichkeit das gesamte diagnostische Potential der OCT Technologie auszuschöpfen.

Highlights:

  • 130.000 Scans / Sekunde
  • optionales Angio Modul Plus mit Mosaik
  • Sehr kompakt, findet in jedem Raum einen Platz
  • Netzhaut – Glaukom – Vorderabschnitt – Angiographie – Biometrie – Topographie
  • Vollautomatische One-Touch Messung

Das Copernicus REVO NX130 bietet:

3D Netzhaut3D-Netzhaut

  • Bis zu 12 X 12 mm Scanbereich
  • 8 Layer werden automatisch erkannt
  • Automatisches Follow up
  • Normative Datenbanken für Netzhautdicken und Ganglion Komplex
  • Verlaufsdarstellung von max. 6 Untersuchungen
  • Vergleich zweier beliebiger Untersuchungen
  • 3D Darstellung mit Layer Shift

GlaukomGlaukom

  • Geometrische Auswertung des Sehnervs (Cup/Disc)
  • Nervenfaserschichtanalyse (GDX)
  • DDLS Analyse
  • Ganglion Komplex Analyse
  • Automatisches Follow-Up
  • Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglionzellen
  • Verlaufsdarstellung von bis zu 6 Untersuchungen

Ganglienzellenanalyse

Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären retinalen Nervenfaserschicht-Dickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke und NFL-Dicke, zusätzlich unterstützt durch jeweilige NDBs.

Die Kombination von Ganglienzellenanalyse mit papillärer retinaler Nervenfaserschicht-Dicke liefert einen besseren Biomarker für das Glaukommanagement Ihrer Kunden.

OCT Angio PlusOCT Angio Plus

  • Darstellung von Gefäßen und Mikrozirkulation ohne Kontrastmittel
  • Selektive Darstellung für jede Nethautschicht
  • Vordefinierte Netzhautschichten oder manuell wählbar
  • Automatische Mosaikerstellung für die Peripherie
  • FAZ Tool: Vermessung der fovealen avaskulären Zone
  • VFA Toll: (Vascular flow area) Vermessung von Neovaskularisationen
  • PLUS: 50% bessere Auflösung durch hohe Scangeschwindigkeit
  • PLUS: HD Angio Scan in 1.7 Sekunden
  • PLUS: Bis zu 5 fach Mosaik
  • Automatische Beseitigung von Bewegungsartefakten
  • Automatische Beseitigung von Projektionsartefakten

Weitere Informationen zum REVO Angio Modul finden Sie in der Modulbeschreibung.

Anterior Widefield

  • Integriertes Vorderabschnittsmodul (5 x 5 mm)
  • Automatische Pachymetrie
  • Analyse des Kammerwinkels

Optionales Weitwinkelmodul (14 x 5 mm):

  • Darstellung des vollständigen vorderen Systems
  • Messung zweier Kammerwinkel in einer Aufnahme
  • Darstellung der Iris

OCT BiometrieOCT Biometrie

Vollautomatische 10-fach Messung:

  • AL: Achslänge
  • ACD: Vorderkammertiefe
  • LT: Linsendicke
  • CCT: Hornhautdicke

Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer. Weitere Informationen zum REVO Angio Modul finden Sie in der Modulbeschreibung.

OCT TopographieOCT Topographie

Das OCT Topographie (OCT-T) Modul ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut, sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT Biometrie Modul (OCT-B) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die OCT-T Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.

Ausführliche Informationen zum Topographiemodul finden Sie hier.

i-TrackingiTracking

Das neue i-Tracking (TM) des REVO NX130 kompensiert Augenbewegungen und Blinker. Das System scant jede anatomische Region mehrfach. Nach dem Scan wird mit der MOTION CORRECTION TECHNOLOGY (TM) eine artefaktfreie Untersuchung erstellt. Diese Technologie bietet hochauflösende Angiographie Aufnahmen ohne den Patienten durch zu lange Aufnahmezeiten zu überfordern.

Konnektivität / Netzwerk

  • Kostenlose Server- und Viewer Programme (opt. Installationsservice)
  • Viewer dürfen an verbundene Geschäfte/Standorte weiter gegeben werden
  • Standortvernetzung
  • Diverse Schnittstellen zu Ihrer Verwaltungssoftware
  • DICOM
  • Automatischer Export

Technische Daten:

Technologie: Spectral Domain OCT
Lichtquelle: SLED mit der Wellenlänge 830 nm
Bandbreite: 50 nm FWHM (full with half maximum)
Geschwindigkeit: 130.000 A-Scans pro Sekunde
Axiale Auflösung: 5 Mikrometer (optisch) im Gewebe und 2,6 Mikrometer (digital)
Transversale Auflösung: 12 Mikrometer, typisch 18 Mikrometer
Gesamte Scantiefe: maximal 2,4 Millimeter
Min. Pupillengröße: 3 Millimeter
Refraktionsausgleich: -25 dpt bis +25 dpt
Scanbreiten: Posterior 5 bis 12 mm, Anterior 3 bis 16 mm
Messmodi: 3D-Volumen-Scan, Raster-Scan (HD), Radial-Scan (HD), Kreuz-Scan (HD), Single-B-Scan (HD), Angio-Scan, Biometrie-Scan, Topographie-Scan
Messmethode: Vollautomatisch, Automatisch oder Manuell
Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
Fixation: OLED Bildschirm (Fovea, Disk und Peripherie) – variable Position oder externe, variable Fixationsleuchte
Max. Fläche 3D-Scan: 12 X 12 Millimeter
max. A-Scan pro B-Scan: 12.032
max. Anzahl von Wiederholungen für HD-Scans: 100 Stück
Gerätemaße: 38,2 x 46,9 x 55,6 cm (BxHxT)
Maße mit Tisch (STM-2): 88 x 129-154 x 53 cm (BxHxT)
Gewicht: 23 kg
Spannungsversorgung: 100 – 240 V, 50/60 Hz
Stromverbrauch: 115 – 140 VA

Analyse-Software

Retina Analyse:
Retina-Dicke
RNFL+ GCL+IPL Dicke
(Nervenfaserschicht-, Ganglienzellschicht-, Innere Plexifromeschicht-Dicke)
GCL+IPL Dicke
RNFL Dicke
RPE Deformationskarte
IS/OS Dicke
Follow Up

Glaukom:
Nervenfaserschichtdicke
ONH Morphologie
DDLS – Disc Damage Likelyhood Scale
Ganglienzellanalyse mit Asymmetrievergleich
Follow Up

Anterior:
Pachymetrie
LASIK Flap Vermessung
Kammerwinkelmessung
Weitwinkel-Scans (mit optionalem Weitwinkel-Modul)

Lieferumfang:

Copernicus REVO NX130 OCT
Anterior Modul Standard (5mm)
Viewer und Server Applikationen

Optional erhältlich:
HP All-In-One Profi-PC mit 24″ Multitouch Display
Tischpaket (Gerätetisch, PC-/Monitor- Halterung, med. Trenntransformator)
OCT-A: OCT Angiographie Plus
T-OCT: Topographie Modul
B-OCT: Biometrie Modul
Anterior Wide Field Adapter

Preis: ab 43.500 EUR zzgl. USt.
