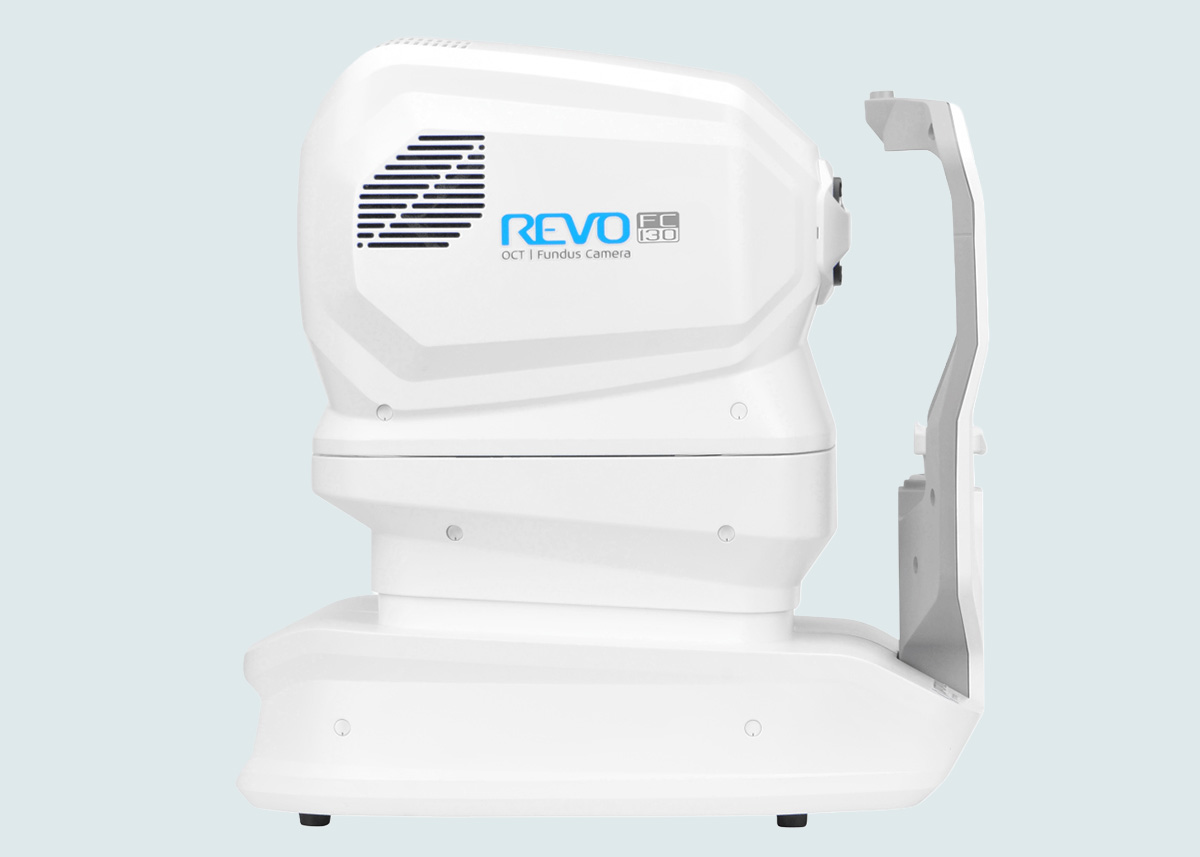

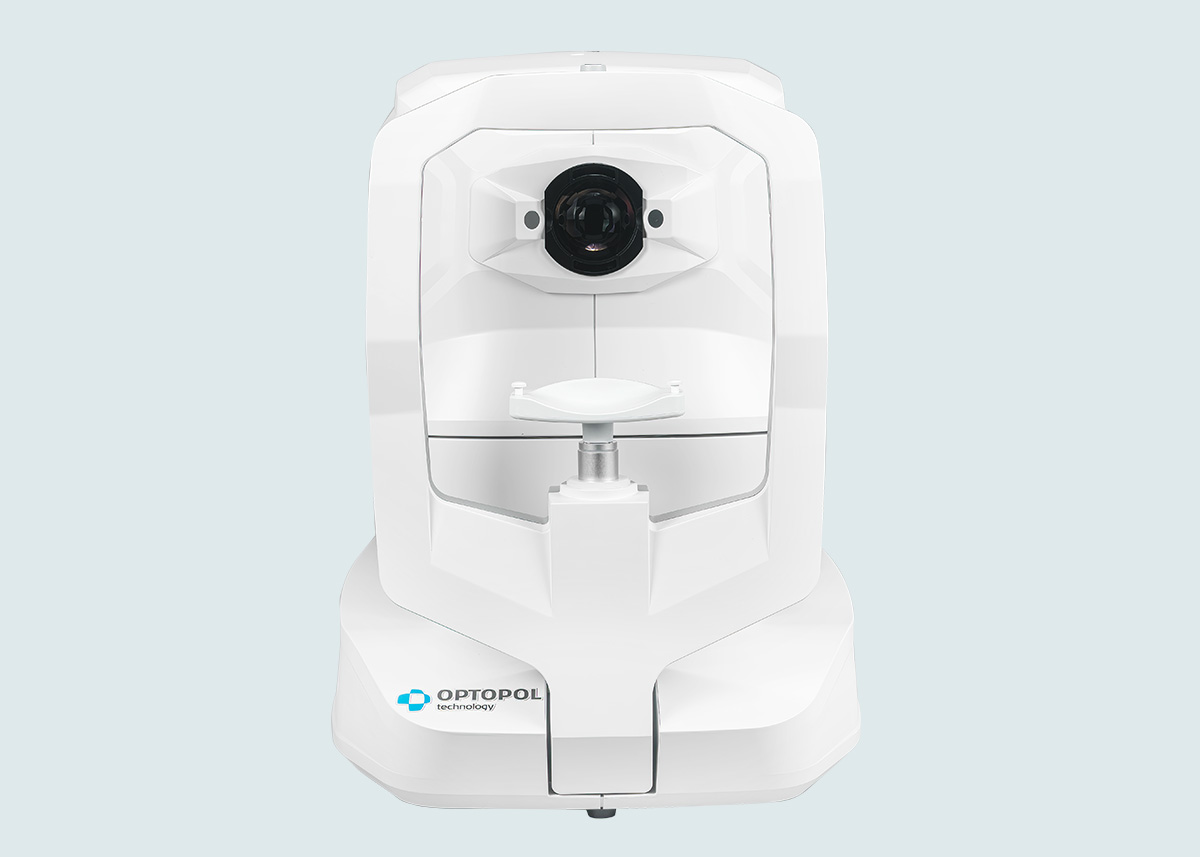

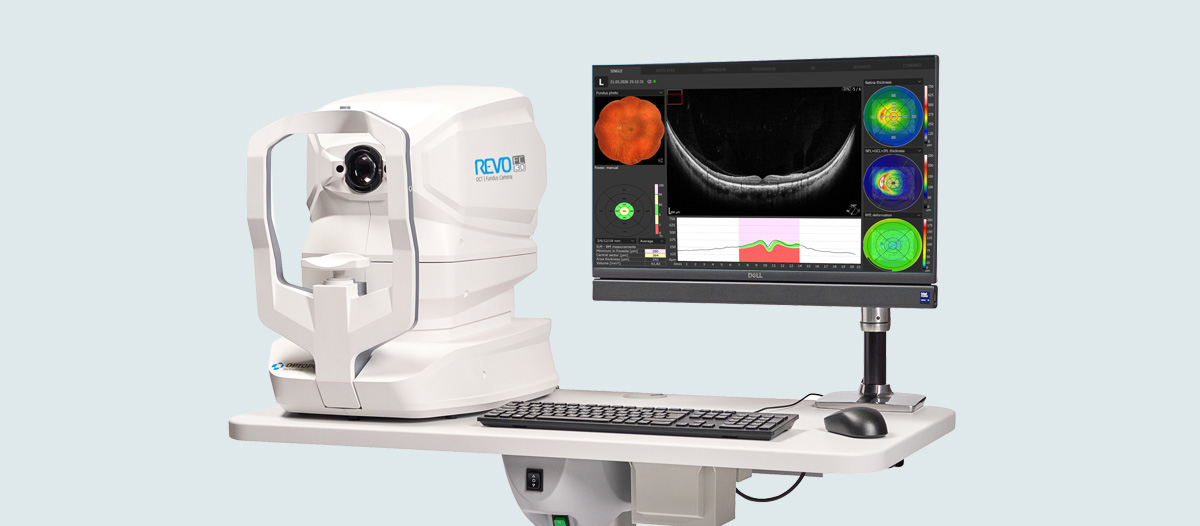

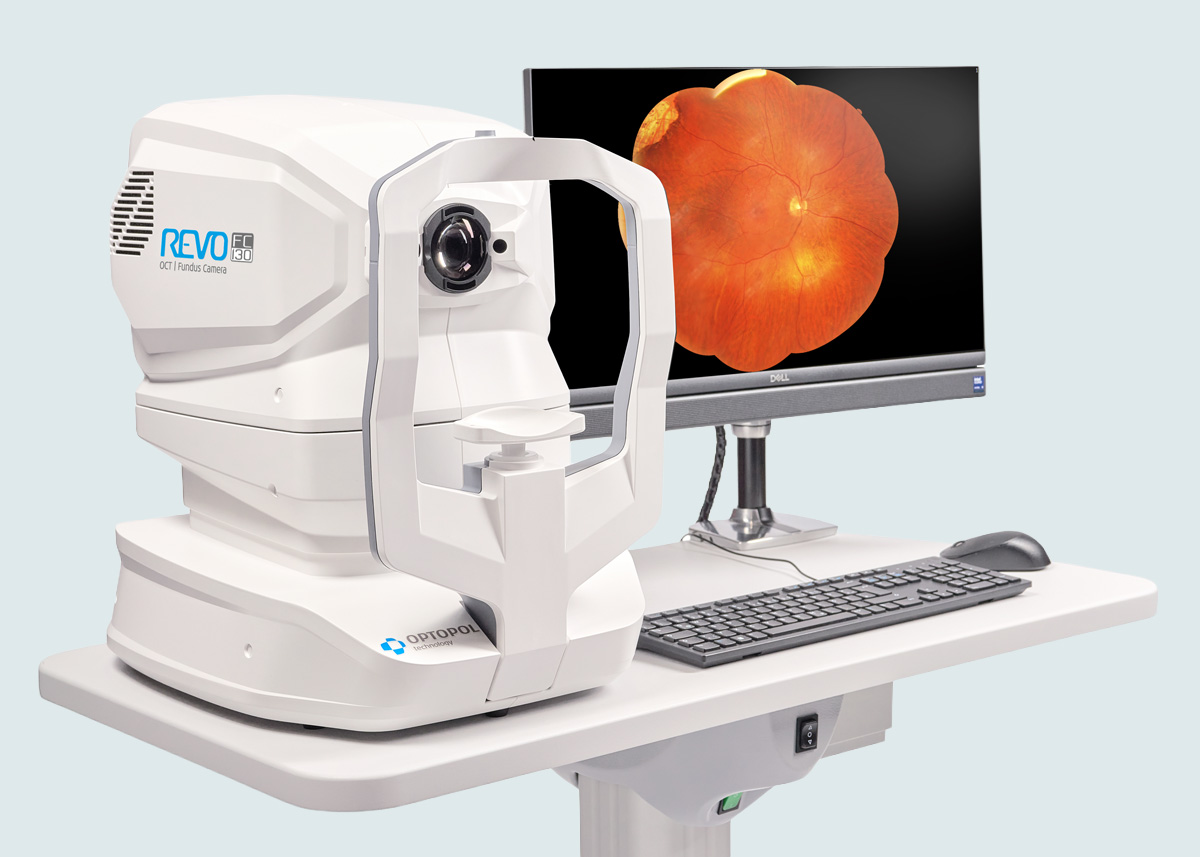

SD-OCT Copernicus REVO FC 130:
Das schnellste OCT der Welt inkl. Funduskamera
Das Copernicus REVO FC 130 ist das neueste Mitglied der REVO OCT Familie. Es wartet mit beachtlichen 130.000 A-Scans pro Sekunde auf und einer integrierten Funduskamera. Das Copernicus REVO FC 130 bietet damit die Möglichkeit das gesamte diagnostische Potential der OCT Technologie auszuschöpfen.
Highlights:
- 130.000 Scans / Sekunde
- Scan-Breite 15 mm posterior, 18 mm anterior
- Full Range Aufnahme
- Echtfarben NonMyd. Funduskamera integriert
- Echtzeit Hardware Eye-Tracking
- Optionales Angio Modul Plus mit Mosaik
- Sehr kompakt, findet in jedem Raum einen Platz
- Netzhaut – Glaukom – Vorderabschnitt – Angiographie – Biometrie – Topographie
- Vollautomatische One-Touch Messung
Das Copernicus REVO FC 130 bietet:
3D-Netzhaut
- Bis zu 15 X 15 mm Scanbereich
- 8 Layer werden automatisch erkannt
- Automatisches Follow up
- Normative Datenbanken für Netzhautdicken und Ganglion Komplex
- Verlaufsdarstellung von max. 6 Untersuchungen
- Vergleich zweier beliebiger Untersuchungen
- 3D Darstellung mit Layer Shift
Funduskamera
- Echtfarben-Funduskamera
- 45° Non-Mydriatisch
- 12 Megapixel CCD Kamera
- Vollautomatische Fotografie
Echtzeit Hardware Eye-Tracking
- Aktive Nachverfolgung in Echtzeit
- Perfekte Hilfe bei Augenbewegungen und Blinzlern
- Exakte OCT Aufnahmen
- Für präzise Folgeuntersuchungen
Glaukom
- Geometrische Auswertung des Sehnervs (Cup/Disc)
- Nervenfaserschichtanalyse (GDX)
- DDLS Analyse
- Ganglion Komplex Analyse
- Automatisches Follow-Up
- Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglionzellen
- Verlaufsdarstellung von bis zu 6 Untersuchungen
Ganglienzellenanalyse
Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären retinalen Nervenfaserschicht-Dickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke und NFL-Dicke, zusätzlich unterstützt durch jeweilige NDBs.
Die Kombination von Ganglienzellenanalyse mit papillärer retinaler Nervenfaserschicht-Dicke liefert einen besseren Biomarker für das Glaukommanagement Ihrer Kunden.
OCT Angio Plus
- Darstellung von Gefäßen und Mikrozirkulation ohne Kontrastmittel
- Selektive Darstellung für jede Nethautschicht
- Vordefinierte Netzhautschichten oder manuell wählbar
- Automatische Mosaikerstellung für die Peripherie
- FAZ Tool: Vermessung der fovealen avaskulären Zone
- VFA Toll: (Vascular flow area) Vermessung von Neovaskularisationen
- PLUS: 50% bessere Auflösung durch hohe Scangeschwindigkeit
- PLUS: HD Angio Scan in 1.7 Sekunden
- PLUS: Bis zu 5 fach Mosaik
- Automatische Beseitigung von Bewegungsartefakten
- Automatische Beseitigung von Projektionsartefakten
Weitere Informationen zum REVO Angio Modul finden Sie in der Modulbeschreibung.
Anterior Widefield
- 18 mm Scan-Breite
- Darstellung des vollständigen vorderen Systems
- Messung zweier Kammerwinkel in einer Aufnahme
- Automatische Pachymetrie
- Analyse des Kammerwinkels
- Darstellung der Iris
OCT Biometrie
Vollautomatische 10-fach Messung:
- AL: Achslänge
- ACD: Vorderkammertiefe
- LT: Linsendicke
- CCT: Hornhautdicke
Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer. Weitere Informationen zum REVO Angio Modul finden Sie in der Modulbeschreibung.
OCT Topographie
Das OCT Topographie (OCT-T) Modul ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut, sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT Biometrie Modul (OCT-B) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die OCT-T Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.
iTracking
Das neue i-Tracking (TM) des REVO NX130 kompensiert Augenbewegungen und Blinker. Das System scant jede anatomische Region mehrfach. Nach dem Scan wird mit der MOTION CORRECTION TECHNOLOGY (TM) eine artefaktfreie Untersuchung erstellt. Diese Technologie bietet hochauflösende Angiographie Aufnahmen ohne den Patienten durch zu lange Aufnahmezeiten zu überfordern.
Konnektivität / Netzwerk
- Kostenlose Server- und Viewer Programme (opt. Installationsservice)
- Viewer dürfen an verbundene Geschäfte/Standorte weiter gegeben werden
- Standortvernetzung
- Diverse Schnittstellen zu Ihrer Verwaltungssoftware
- DICOM
- Automatischer Export
Technische Daten:
Technologie: Spectral Domain OCT
Lichtquelle: SLED mit der Wellenlänge 830 nm
Bandbreite: 50 nm FWHM (full with half maximum)
Geschwindigkeit: 130.000 A-Scans pro Sekunde
Axiale Auflösung: 5 Mikrometer (optisch) im Gewebe und 2,6 Mikrometer (digital)
Transversale Auflösung: 12 Mikrometer, typisch 18 Mikrometer
Gesamte Scantiefe: maximal 2,4 Millimeter
Min. Pupillengröße: 2,4 Millimeter
Refraktionsausgleich: -25 dpt bis +25 dpt
Scanbreiten: Posterior 5 bis 12 Millimeter, Anterior 3 bis 16 Millimeter
Messmodi: 3D-Volumen-Scan, Raster-Scan (HD), Radial-Scan (HD), Kreuz-Scan (HD), Single-B-Scan (HD), Angio-Scan, Biometrie-Scan, Topographie-Scan
Messmethode: Vollautomatisch, Automatisch oder Manuell
Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
Fixation: OLED Bildschirm (Fovea, Disk und Peripherie) – variable Position oder externe, variable Fixationsleuchte
Max. Fläche 3D-Scan: 15 X 52 Millimeter
Max. A-Scan pro B-Scan: 12.032
Max. Anzahl von Wiederholungen für HD-Scans: 100 Stück
Gerätemaße: 38,2 x 46,9 x 55,6 cm (BxHxT)
Maße mit Tisch (STM-2): 88 x 129-154 x 53 cm (BxHxT)
Gewicht: 29 kg
Spannungsversorgung: 100 – 240 V, 50/60 Hz
Stromverbrauch: 115 – 140 VA
Analyse-Software
Retina Analyse:
Retina-Dicke
RNFL+ GCL+IPL Dicke
(Nervenfaserschicht-, Ganglienzellschicht-, Innere Plexifromeschicht-Dicke)
GCL+IPL Dicke
RNFL Dicke
RPE Deformationskarte
IS/OS Dicke
Follow Up
Glaukom:
Nervenfaserschichtdicke
ONH Morphologie
DDLS – Disc Damage Likelyhood Scale
Ganglienzellanalyse mit Asymmetrievergleich
Follow Up
Anterior:
Pachymetrie
LASIK Flap Vermessung
Kammerwinkelmessung
Weitwinkel-Scans
Lieferumfang:
Copernicus REVO FC 130 OCT
Viewer und Server Applikationen
Optional erhältlich:
HP All-In-One Profi-PC mit 24″ Multitouch Display
Tischpaket (Gerätetisch, PC-/Monitor- Halterung, med. Trenntransformator)
OCT-A: OCT Angiographie Plus
T-OCT: Topographie Modul
B-OCT: Biometrie Modul
