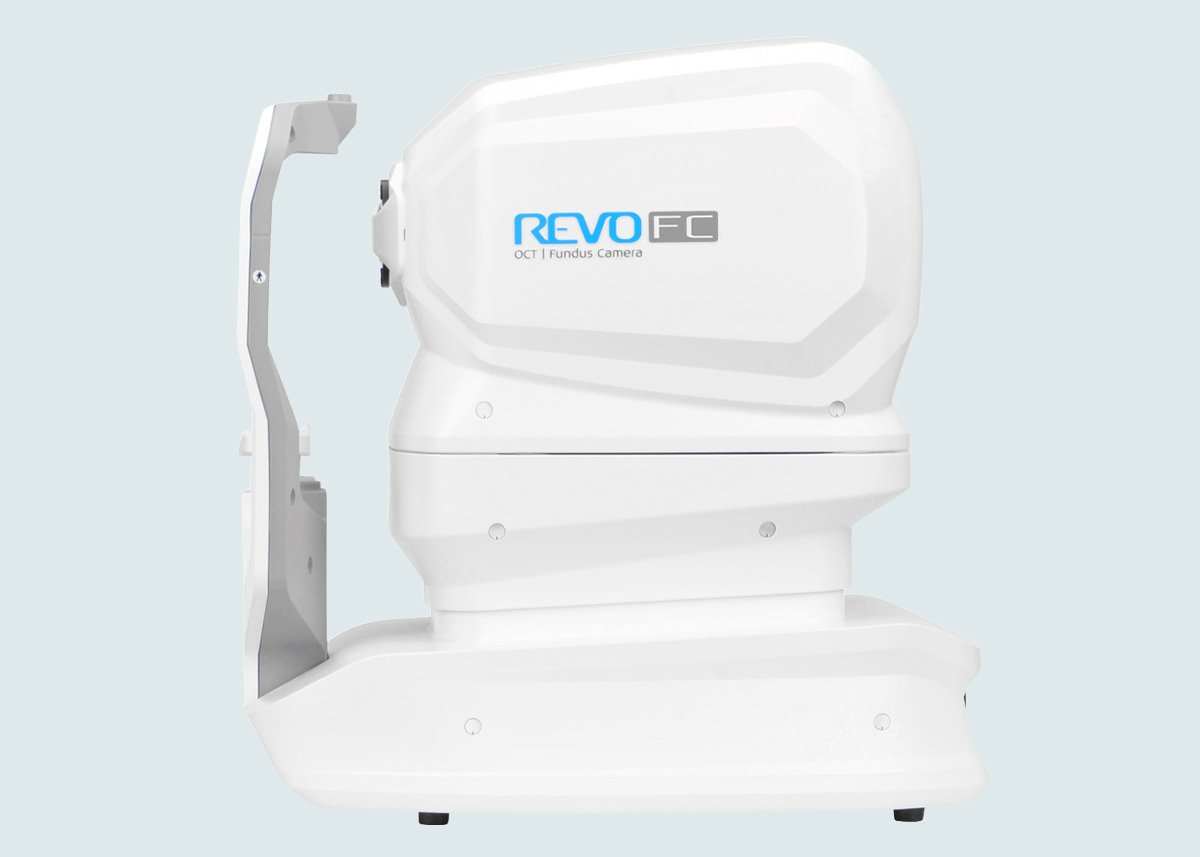

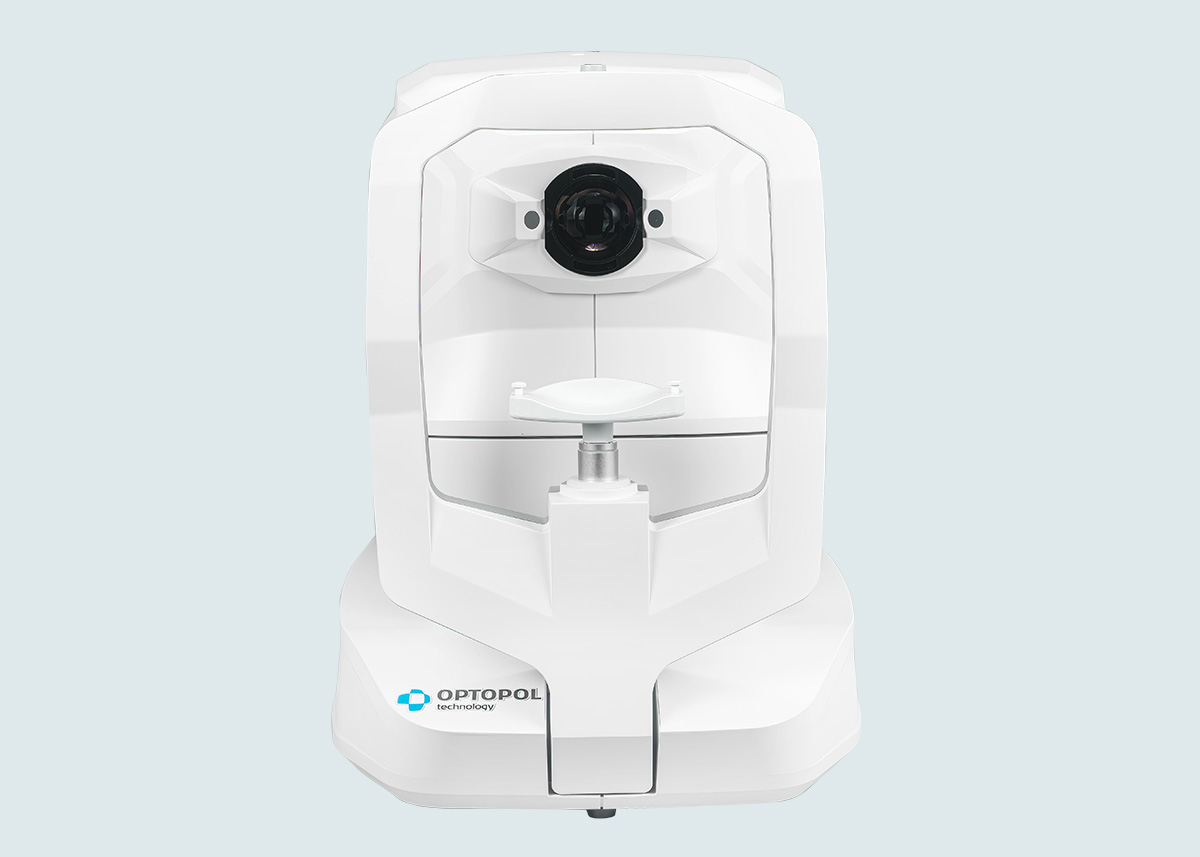

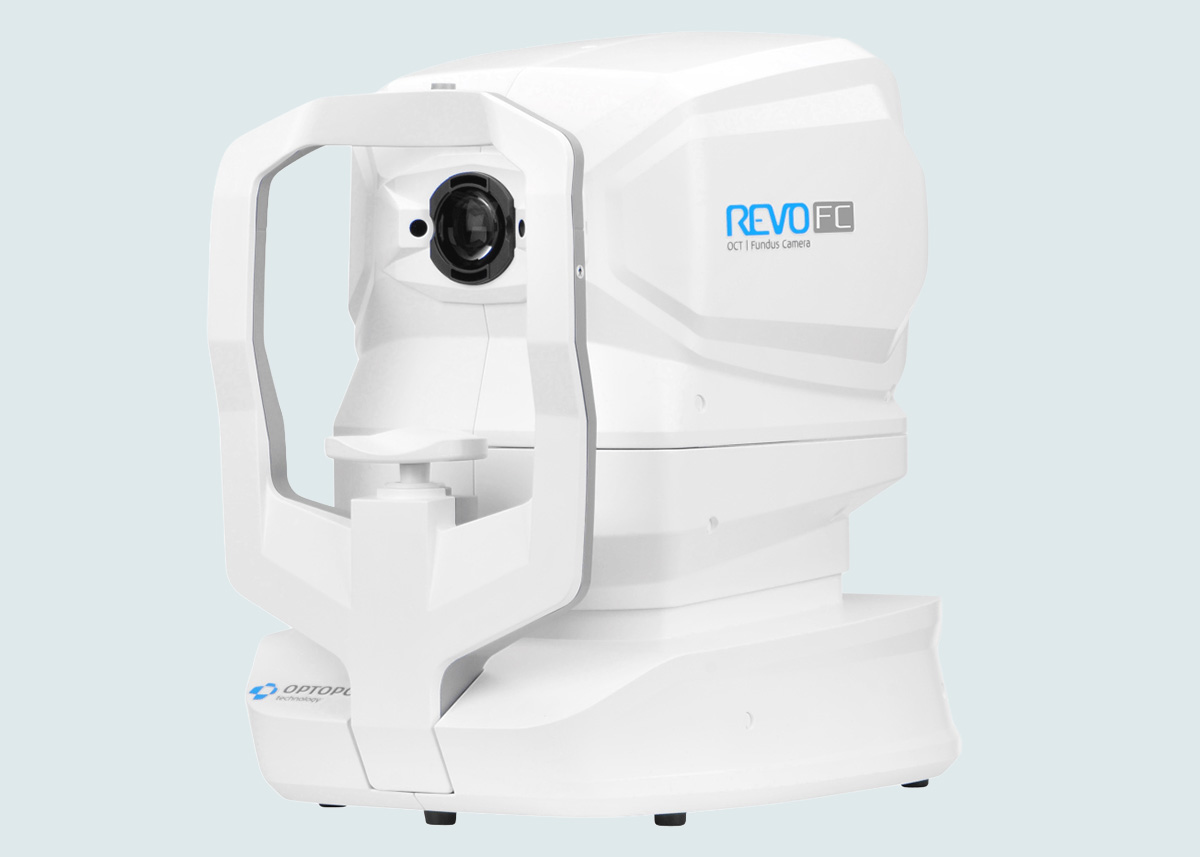

SD-OCT Copernicus REVO FC:

Mit integrierter Funduskamera

Das SD-OCT Copernicus REVO FC vereint die wie bekannt guten und vollständigen OCT Funktionen mit einer integrierten Funduskamera. Die Aufnahmen der non-mydriatischen 12 Megapixel Funduskamera erfolgen wie auch die Messungen mit dem OCT vollautomatisch.

Highlights:

  • 80.000 Scans / Sekunde
  • Echtfarben NonMyd. Funduskamera integriert
  • OCT-A: OCT Angiographie
  • B-OCT: Biometrie-Modul
  • Anterior Wide Field Adapter
  • Sehr kompakt, findet in jedem Raum Platz
  • Netzhaut - Funduskamera - Glaukom - Vorderabschnitt
  • Vollautomatische One-Touch-Messung
  • Voll ausgestattet, guter Preis

Das Copernicus REVO FC bietet:

3D Netzhaut3D-Netzhaut

  • Bis zu 12 X 12 mm Scanbereich
  • 8 Layer werden automatisch erkannt
  • Automatisches Follow up
  • Normative Datenbanken für Nethautdicken und Ganglion Komplex
  • Verlaufsdarstellung von max. 6 Untersuchungen
  • Vergleich zweier beliebiger Untersuchungen

FunduskameraFunduskamera

  • Echtfarben-Funduskamera
  • 45° Non-Mydriatisch
  • 12 Megapixel CCD Kamera
  • Vollautomatische Fotografie

GlaukomGlaukom

  • Geometrische Auswertung des Sehnervs ( Cup/Disc)
  • Nervenfaserschichtanalyse (GDX)
  • DDLS Analyse
  • Ganglion Komplex Analyse
  • Automatisches Follow-Up
  • Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglionzellen
  • Verlaufsdarstellung von bis zu 6 Untersuchungen

Ganglienzellenanalyse

Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären retinalen Nervenfaserschicht-Dickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke und NFL-Dicke, zusätzlich unterstützt durch jeweilige NDBs.

Die Kombination von Ganglienzellenanalyse mit papillärer retinaler Nervenfaserschicht-Dicke liefert einen besseren Biomarker für Ihr Glaukommanagement.

Anterior Widefield

  • Integriertes Vorderabschnittsmodul (5 x 5 mm)
  • Automatische Pachymetrie
  • Analyse des Kammerwinkels

Optionales Weitwinkelmodul (14 x 5 mm):

  • Darstellung des vollständigen vorderen Systems
  • Messung zweier Kammerwinkel in einer Aufnahme
  • Darstellung der Iris

OCT BiometrieOCT Biometrie

Vollautomatische 10-fach Messung:

  • AL: Achslänge
  • ACD: Vorderkammertiefe
  • LT: Linsendicke
  • CCT: Hornhautdicke

Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer. Weitere Informationen zum REVO Angio Modul finden Sie in der Modulbeschreibung.

OCT TopographieOCT Topographie

Das OCT Topographie (OCT-T) Modul ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut, sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT Biometrie Modul (OCT-B) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die OCT-T Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.

Konnektivität / Netzwerk

  • Kostenlose Server- und Viewer Programme (opt. Installationsservice)
  • Viewer dürfen an verbundene Geschäfte/Standorte weiter gegeben werden
  • Standortvernetzung
  • Diverse Schnittstellen zu Ihrer Verwaltungssoftware
  • DICOM
  • Automatischer Export

Technische Daten:

Technologie: Spectral Domain OCT
Messmodi: B-Scan, Radial-Scan, Raster, Cross, 3D, Rasterscan, Multiline-Scan, Gefäßscan
Messmethode: Vollautomatisch
Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
Fixation: OLED Bildschirm (Fovea u. Disk) – variable Position und Form, externe Fixation
Wellenlänge: 840nm
Axiale Auflösung: 5 Mikron
horiz. Auflösung: 12-18 Mikron
Axiale Scantiefe: min. 2mm
Geschwindigkeit: 80.000 Ascans / s
Bscan Breite: bis 12 mm
Max. Fläche 3D Scan: 12 X 12mm
max. A-Scan / B-Scan: 10.500
Min. Pupille: 2mm
Gerätemaße: 47,9 x 49,3 x 36,7 (BxHxT)
Maße mit Tisch (STM-2): 88 x 129-154 x 53cm (BxHxT)

Analyse-Software

Retina Analyse:
Retina-Dicke
RNFL+ GCL+IPL Dicke (Nervenfaserschicht-, Ganglienzellschicht-, Innere Plexifromeschicht-Dicke)
GCL+IPL Dicke
RNFL Dicke
RPE Deformationskarte
IS/OS Dicke
Follow Up

Glaukom:
Nervenfaserschichtdicke
ONH Morphologie
DDLS – Disc Damage Likelyhood Scale
Ganglienzellanalyse mit Asymmetrievergleich
Follow Up

Anterior:
Pachymetrie
LASIK Flap Vermessung
Kammerwinkelmessung
Weitwinkel-Scans (mit optionalem Weitwinkel-Modul)

Lieferumfang:

Copernicus REVO NX FC OCT
Anterior Modul Standard (5mm)
Viewer und Server Applikationen

Optional erhältlich:
HP All-In-One Profi-PC mit 24″ Multitouch Display

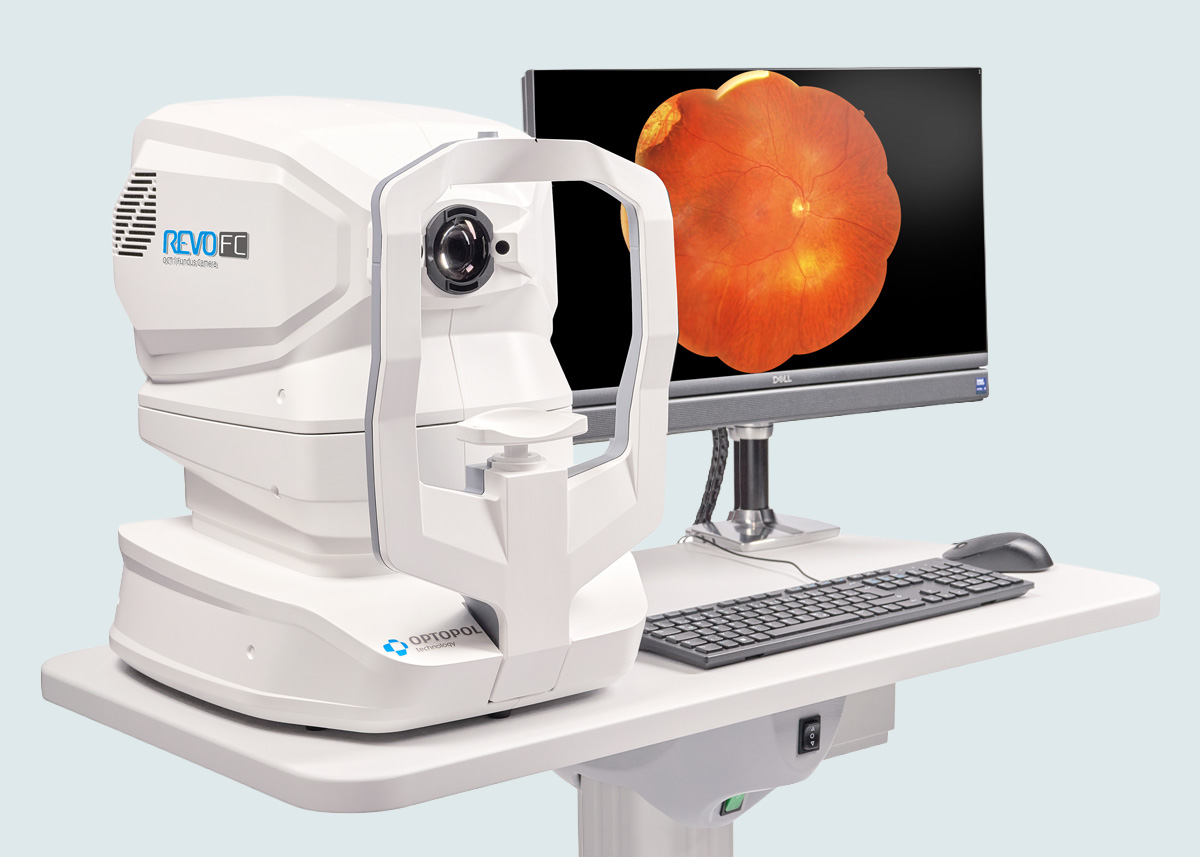

Tischpaket (Gerätetisch, PC-/Monitor- Halterung, med. Trenntransformator)
OCT-A: OCT Angiographie Plus
T-OCT: Topographie Modul
B-OCT: Biometrie Modul
Anterior Wide Field Adapter

Preis: ab 29.500 EUR zzgl. USt.
