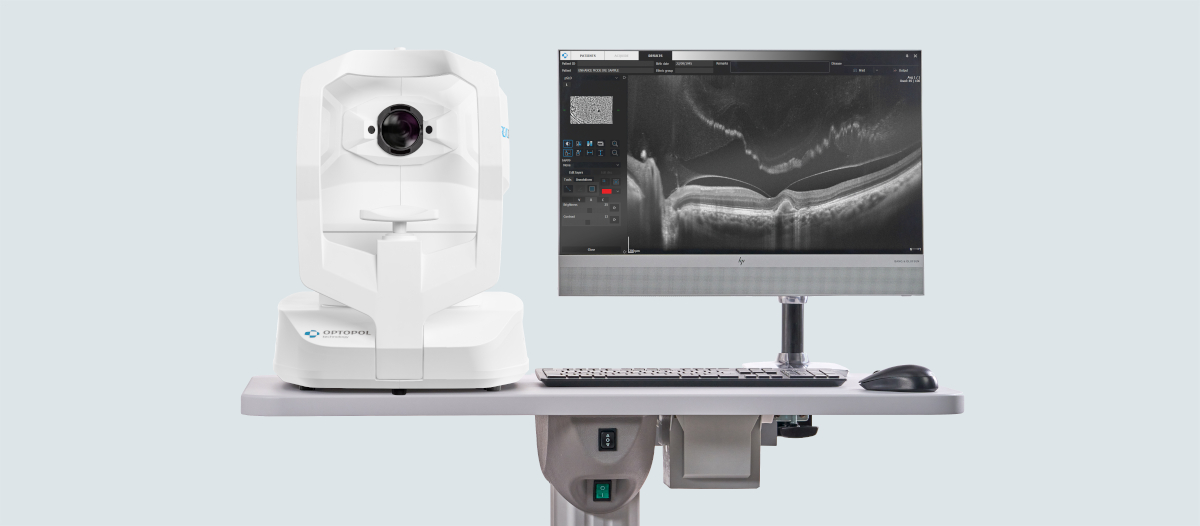

SD-OCT REVO HR:
Das Multifunktions-OCT
Spectral Optischer Kohärenz-Tomograph für die ophthalmologische Diagnostik mit einem Blickwinkel von 45°
Mit einer 3 µm-Auflösung, Funduskamera, Echtzeit Eye-Tracking und vielen weiteren, optionalen Highlights.

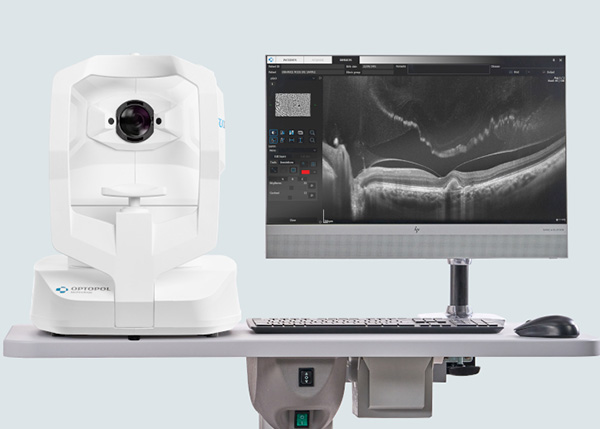

Das REVO HR ist das neueste Mitglied der REVO OCT Familie.
Es ist ein hochauflösendes OCT mit 130.000 Scans pro Sekunde mit allen bekannten und guten Funktionen in einem benutzerfreundlichen System.
Die Firma Optopol hat im Jahr 2006 das erste SD-OCT für die Ophthalmologie auf den Markt gebracht. Die kontinuierliche Weiterentwicklung, verbunden mit der Innovationskraft eines jungen und flexiblen Unternehmens, brachte die REVO SD-OCT Produktfamilie hervor.
Highlights:
- 130.000 A-Scans / Sekunde
- Ultrahohe Auflösung von 3 µm
- Integrierte 12,3 MP Funduskamera
- OCT-Angiographie (optional)
- KI-gestützte Layer-Erkennung
- Echtzeit Hardware Eye-Tracking
- Vollautomatischer Betrieb
- Full Range Aufnahmen
- Anterior Wide Field Aufnahmen
- Verlaufsanalyse
- Kompaktes Design
Das REVO HR bietet:
- Scanbereich von 15 x 15 mm für die Netzhaut-Scans
- bis zu 12 Layer werden automatisch erkannt
- Automatisches Follow-up
- Normative Datenbanken für Netzhautdicken und Ganglien-Komplex
- Verlaufsdarstellung von bis zu fünf Untersuchungen
- Vergleich zweier beliebiger Untersuchungen
- 3D-Darstellung mit Layer Shift
- Echtfarben-Funduskamera
- 45° Non-Mydriatisch
- 12 Megapixel CCD-Kamera
- Vollautomatische Fotografie
- Aktive Nachverfolgung in Echtzeit
- Perfekte Hilfe bei Augenbewegungen und Blinzlern
- Exakte OCT-Aufnahmen
- Für präzise Folgeuntersuchungen
- Geometrische Auswertung des Sehnervs (Cup/Disc)
- Nervenfaserschichtanalyse (GDX)
- DDLS-Analyse
- Ganglien-Komplex-Analyse
- Automatisches Follow-up
- Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglienzellen
- Verlaufsdarstellung von bis zu fünf Untersuchungen
Ganglienzellenanalyse
Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären, retinalen Nervenfaserschichtdickenmessung. Sie können zwischen drei Analyseformen wählen NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke oder NFL-Dicke. Diese Grafiken sind zusätzlich mit der jeweiligen Normativdatenbank hinterlegt. Die Kombination von Ganglienzellenanalyse mit pappillärer, retinaler Nervenfaserschichtdicke liefert einen besseren Biomarker für Ihr Glaukommanagement.

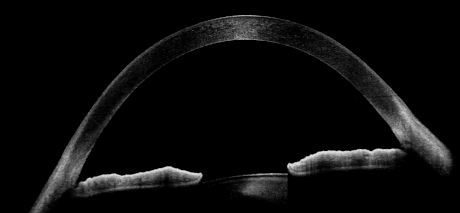

Full Range-Aufnahmen

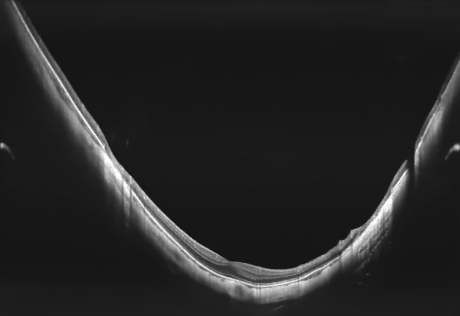

Das Extended Depth Retina Imaging, welches auf der Full Range-Technologie basiert, bietet Scans mit größerer Tiefe für eine zuverlässige und bequeme Kontrolle von schwierigen Fällen. Dank der Scans mit großer Tiefe ist dieser neue Bildgebungsmodus perfekt für die Diagnose von sehr stark kurzsichtigen Patienten geeignet. Außerdem bietet sie einen Überblick über die gesamte Vorderkammer, von Hornhaut bis zur Augenlinse.
- Darstellung des vollständigen vorderen Systems
- Messung beider Kammerwinkel in einer Aufnahme
- Automatische Pachymetrie
- Analyse des Kammerwinkels
- Darstellung der Iris
- Darstellung von Gefäßen und Mikrozirkulation ohne Kontrastmittel
- Selektive Darstellung für jede Netzhautschicht
- Vordefinierte Netzhautschichten oder manuell wählbar
- Automatische Mosaikerstellung für die Peripherie
- FAZ Tool: Vermessung der fovealen avaskulären Zone
- VFA Tool: Vermessung von Neovaskularisationen (Vascular flow area)
- Sehr schnelle Messung
- Automatische Beseitigung von Bewegungsartefakten
- Automatische Beseitigung von Projektionsartefakten
- Optionales Modul
Vollautomatische 10-fach Messung:
- AL: Achslänge
- ACD: Vorderkammertiefe
- LT: Linsendicke
- CCT: Hornhautdicke
- Optionales Modul
Zusätzlich existiert ein Scan-Programm zur detaillierten Darstellung der Vorderkammer.
Das OCT-Topographie-Modul (T-OCT) ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT-Biometrie Modul (B-OCT) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die T-OCT-Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt. (Optionales Modul)
Konnektivität / Netzwerk:
- Kostenlose Server- und Viewer-Programme (Installationsservice)
- Viewer dürfen an verbundene Praxen weiter gegeben werden
- Standortvernetzung
- Diverse Schnittstellen zu Ihrer Verwaltungssoftware
- DICOM
- Automatischer Export
Technische Daten:
- Technologie: Spectral Domain OCT
- Messmodi: B-Scan, Radial-Scan, Raster, Cross, 3D, Raster-Scan, Multiline-Scan, Gefäß-Scan
- Messmethode: Vollautomatisch
- Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
- Fixation: OLED Bildschirm (Fovea und Disk) – variable Position und Form, externe Fixation
- Wellenlänge: 850 nm
- Axiale Auflösung: 3 µm (optisch) im Gewebe und 1,6 µm (digital)
- Digitale Auflösung: 2,6 µm
- Horizontale Auflösung: 12-18 µm
- Axiale Scantiefe: 2,8 mm / 5,6 mm im Full Range Modus
- Geschwindigkeit: 130.000 A-Scans / s
- Scan-Breite: posterior bis 12 mm, anterior bis 14 mm
- Widefield 3D-Untersuchung: 15 x 15 mm
- Max. A-Scans pro B-Scan: 12.032
- Min. Pupille für OCT: 1,7 mm
Analyse-Software:
Retina Analyse:
- Retina-Dicke
- RNFL+ GCL + IPL-Dicke (Nervenfaserschicht-, Ganglienzellschicht-, innere plexiforme Schicht-Dicke)
- GCL + IPL-Dicke
- RNFL-Dicke
- RPE-Deformationskarte
- IS/OS-Dicke
- Follow-up
Glaukom:
- Nervenfaserschichtdicke
- ONH Morphologie
- DDLS – Disc Damage Likelyhood Scale
- Ganglienzellanalyse mit Asymmetrievergleich
- Follow-up
Anterior:
- Pachymetrie
- LASIK Flap Vermessung
- Kammerwinkelmessung
- Weitwinkel-Scans
Lieferumfang:
- REVO HR OCT
- Unbegrenzte Anzahl kostenloser Netzwerk-Viewer
- Anterior Wide Field
Optional erhältlich:
- HP All-In-One Profi-PC mit Multitouch Display
- Tischpaket
- OCT-A: OCT-Angiographie
- B-OCT: Biometrie
- T-OCT: Topographie
