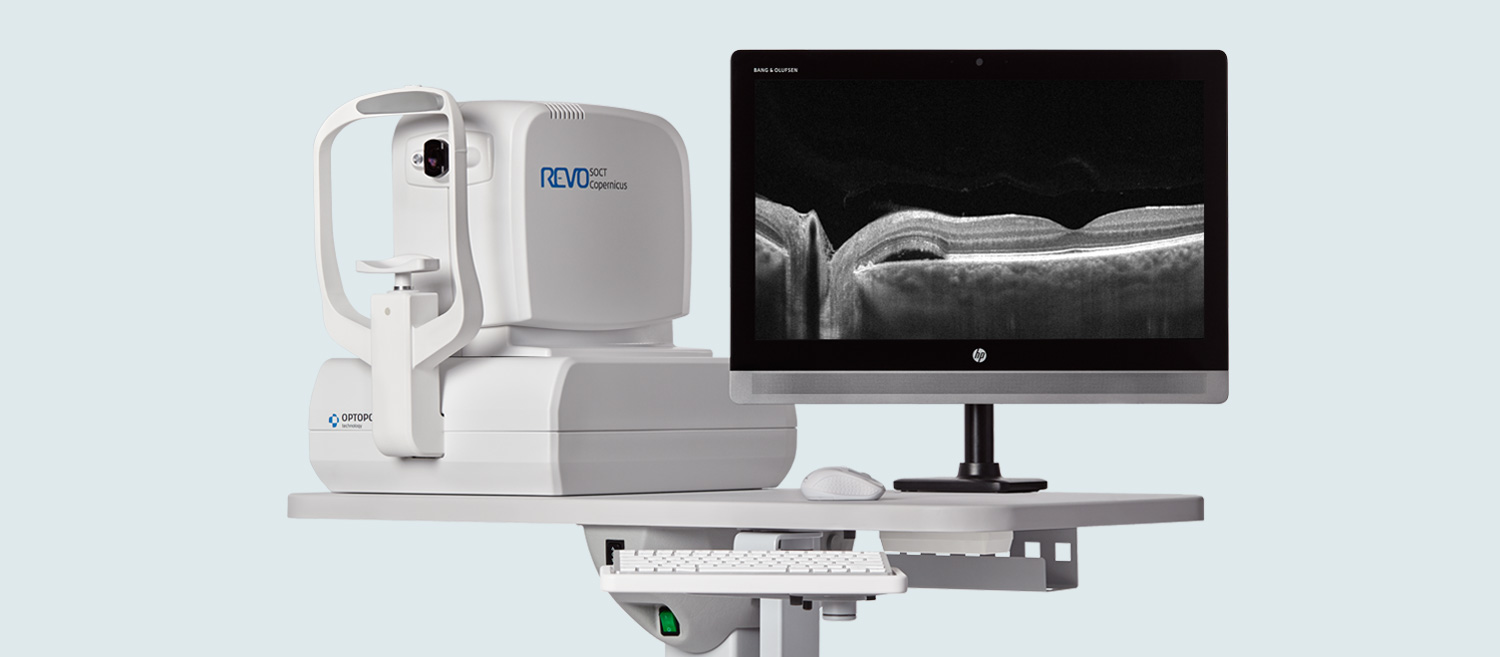

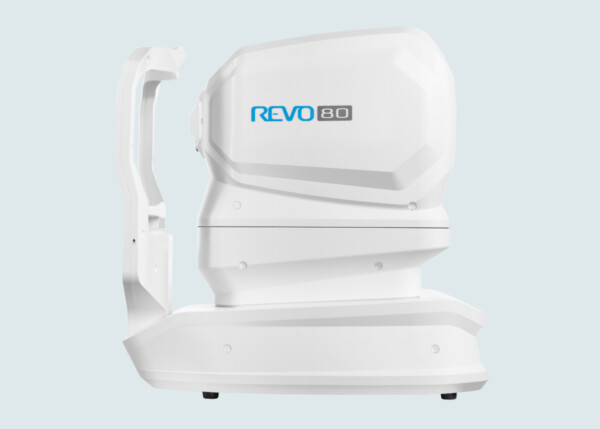

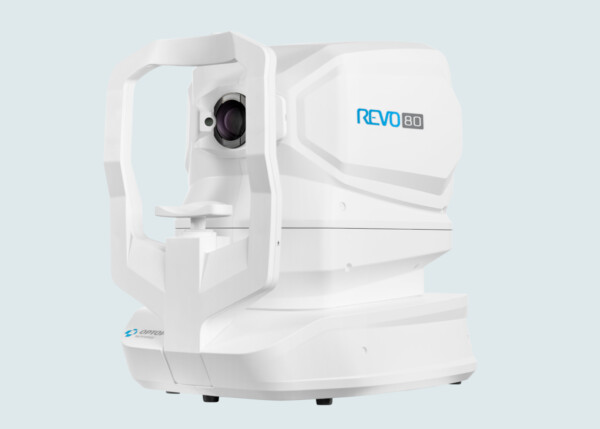

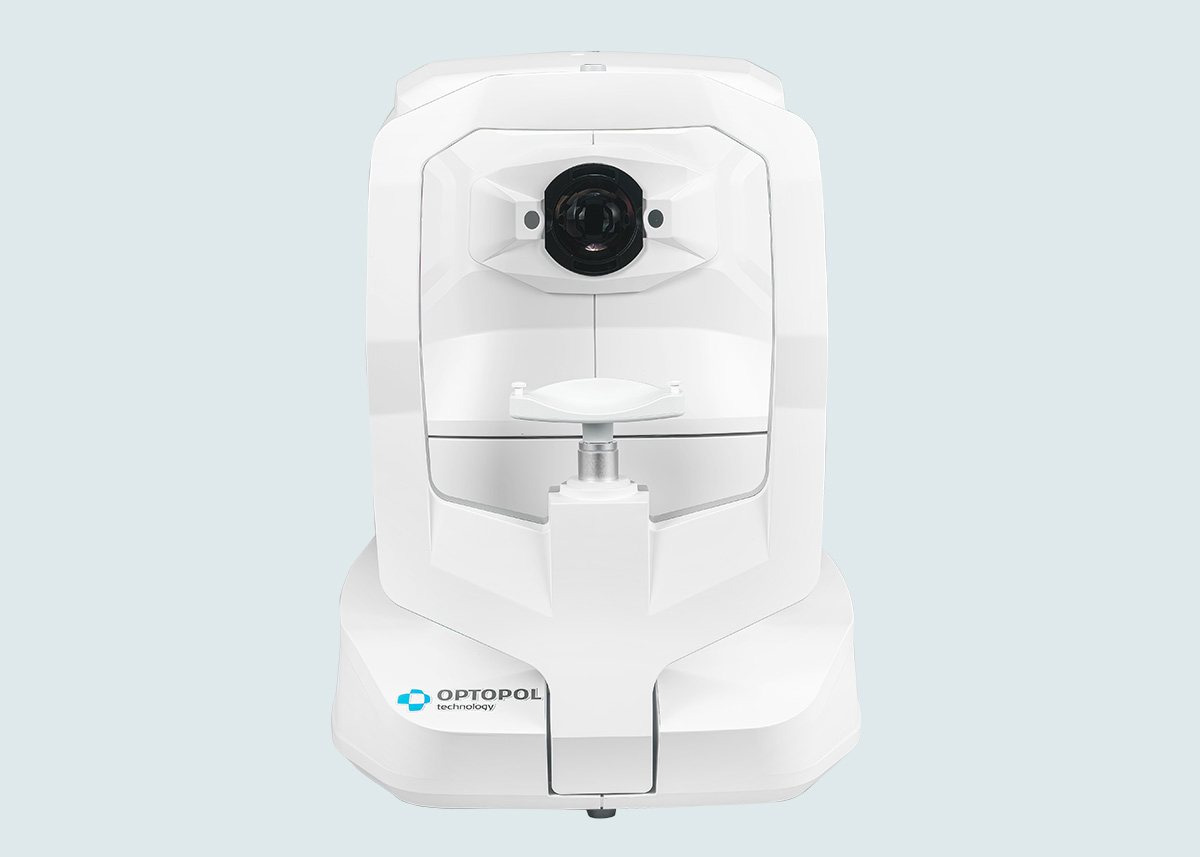

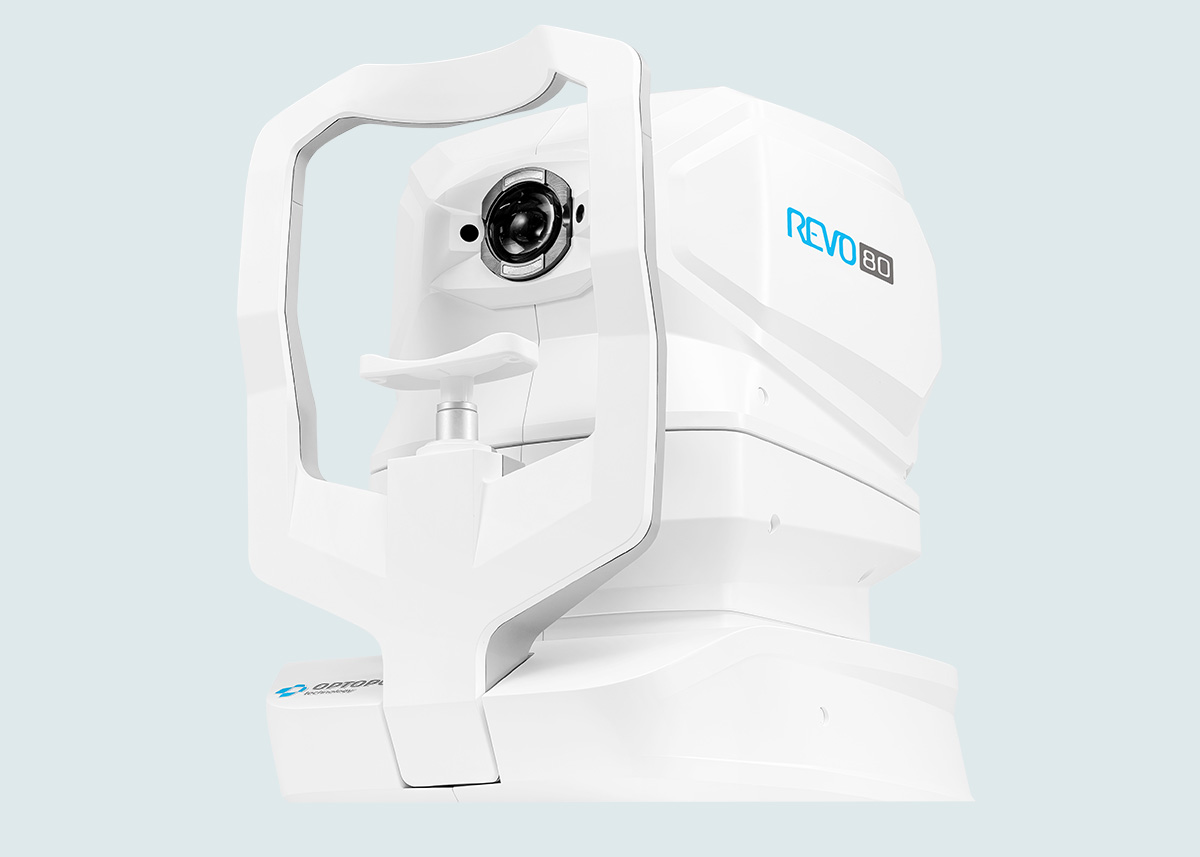

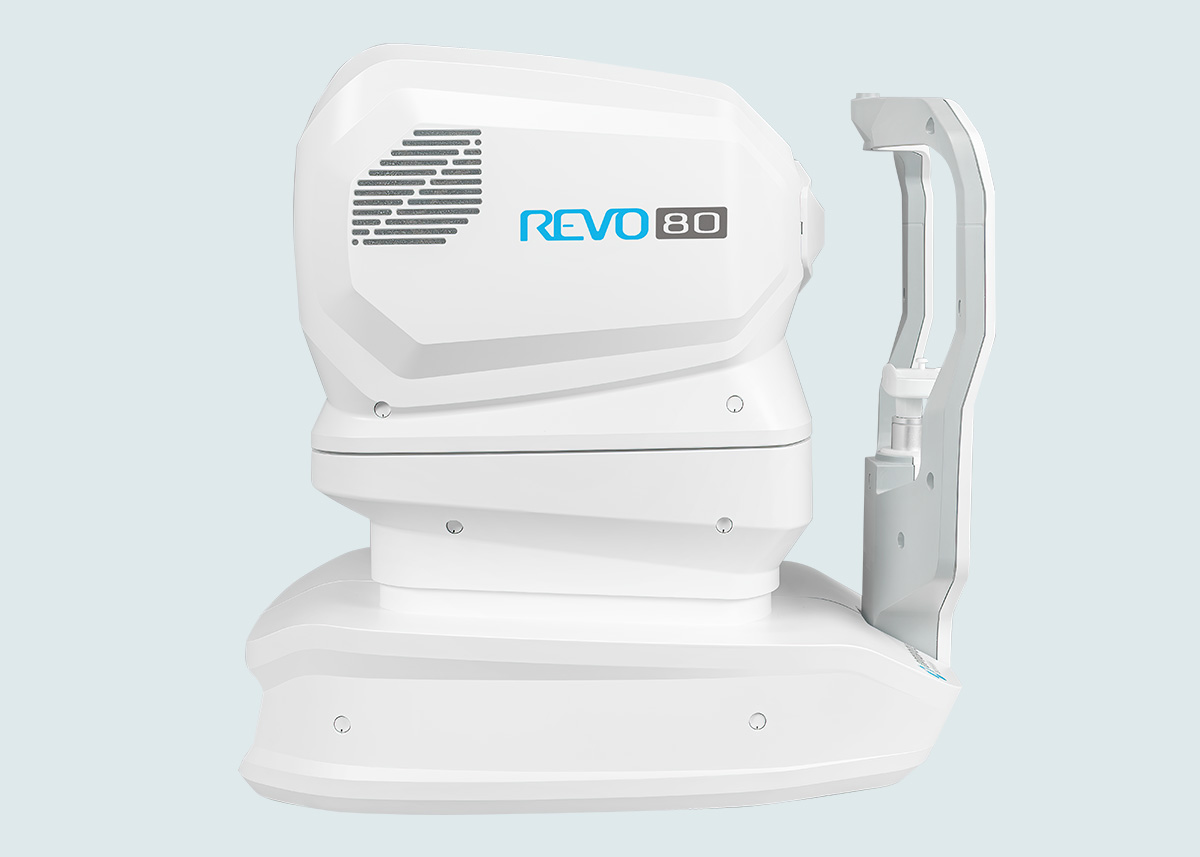

SD-OCT REVO 80:

Der Preis/Leistungs-Sieger

Das REVO 80 vereint beachtliche Leistung mit einem unschlagbaren Preis- Leistungsverhältnis. Die Firma Optopol hat im Jahr 2005 das erste SD-OCT für die Ophthalmologie auf den Markt gebracht. Kontinuierliche Weiterentwicklung verbunden mit der Innovationskraft eines jungen, flexiblen Unternehmens brachte die erfolgreiche REVO SD-OCT Produktfamilie hervor.

Highlights:

  • 80.000 Scans / Sekunde
  • Scan-Breite 15 mm posterior, 18 mm anterior
  • Sehr kompakt, findet in jedem Raum einen Platz
  • Netzhaut – Glaukom – Vorderabschnitt – Topographie
  • Vollautomatische One-Touch Messung
  • Voll ausgestattet, guter Preis
  • Optionales Topographie Modul mit Keratokonusscreening

Das REVO 80 bietet:

3D Netzhaut3D-Netzhaut

  • Bis zu 15 X 15 mm Scanbereich
  • 8 Layer werden automatisch erkannt
  • Automatisches Follow up
  • Normative Datenbanken für Nethautdicken und Ganglion Komplex
  • Verlaufsdarstellung von max. 6 Untersuchungen
  • Vergleich zweier beliebiger Untersuchungen
  • 3D Darstellung mit Layer Shift

GlaukomGlaukom

  • Geometrische Auswertung des Sehnervs (Cup/Disc)
  • Nervenfaserschichtanalyse (GDX)
  • DDLS Analyse
  • Ganglion Komplex Analyse
  • Automatisches Follow-Up
  • Normative Datenbanken für Geometrien (Cup/Disc), Nervenfasern, Ganglionzellen
  • Verlaufsdarstellung von bis zu 6 Untersuchungen

Ganglienzellenanalyse

Die Ganglienzellenanalyse des REVO OCTs liefert eine zusätzliche Glaukom-Analyse neben der konventionellen papillären retinalen Nervenfaserschicht-Dickenmessung. Sie können zwischen drei Analyseformen wählen: NFL+GCL+ IPL-Dicke, GCL+ IPL-Dicke und NFL-Dicke, zusätzlich unterstützt durch jeweilige Normativdatenbanksätze.

Die Kombination von Ganglienzellenanalyse mit papillärer retinaler Nervenfaserschicht-Dicke liefert einen besseren Biomarker für das Glaukommanagement Ihrer Kunden.

Anterior Widefield

  • 18 mm Scan-Breite
  • Darstellung des vollständigen vorderen Systems
  • Messung beider Kammerwinkel in einer Aufnahme
  • Automatische Pachymetrie
  • Analyse des Kammerwinkels
  • Darstellung der Iris

OCT BiometrieOCT Biometrie

Vollautomatische 10-fach Messung:

  • AL: Achslänge
  • ACD: Vorderkammertiefe
  • LT: Linsendicke
  • CCT: Hornhautdicke

Zusätzlich existiert ein Scanprogramm zur detaillierten Darstellung der Vorderkammer. Weitere Informationen zum REVO Angio Modul finden Sie in der Modulbeschreibung.

OCT TopographieOCT Topographie

Das OCT Topographie (OCT-T) Modul ermöglicht eine umfangreiche Analyse der beiden Grenzflächen der Hornhaut. Zu den wichtigsten Analysen gehören die Ermittlung der Krümmungsradien (K1 und K2) der Hornhaut, sowie die daraus resultierende Brechkraft der Hornhaut. Die Werte vervollständigen das in Version 8.0 veröffentlichte OCT Biometrie Modul (OCT-B) der Copernicus REVO Reihe. Für die Auswertung der Ergebnisse stehen eine Vielzahl unterschiedlichster Darstellungen zur Verfügung. Die OCT-T Technologie basiert auf dem Prinzip des Ray Tracings. Dabei wird neben der Vorder- und Rückfläche der Hornhaut auch die korrespondierende Hornhautdicke ermittelt.

Konnektivität / Netzwerk

  • Kostenlose Server- und Viewer Programme (opt. Installationsservice)
  • Viewer dürfen an verbundene Geschäfte/Standorte weiter gegeben werden
  • Standortvernetzung
  • Diverse Schnittstellen zu Ihrer Verwaltungssoftware
  • DICOM
  • Automatischer Export

Technische Daten:

Technologie: Spectral Domain OCT
Lichtquelle: SLED mit der Wellenlänge 830 nm
Bandbreite: 50 nm FWHM (full with half maximum)
Geschwindigkeit: 80.000 A-Scans pro Sekunde
Axiale Auflösung: 5 Mikrometer (optisch) im Gewebe und 2,5 Mikrometer (digital)
Transversale Auflösung: 12 Mikrometer, typisch 18 Mikrometer
Gesamte Scantiefe: maximal 2,8 Millimeter / 5,6 Millimeter im Full Range Modus
Min. Pupillengröße: 2,4 Millimeter
Refraktionsausgleich: -25 dpt bis +25 dpt
Scanbreiten: Posterior 5 bis 15 mm, Anterior 3 bis 18 mm
Messmodi: 3D-Volumen-Scan, Raster-Scan (HD), Radial-Scan (HD), Kreuz-Scan (HD), Einzel-B-Scan (HD), Topographie-Scan
Messmethode: Vollautomatisch, Automatisch oder Manuell
Fundusdarstellung: pSLO (Live Fundus Rekonstruktion)
Fixation: OLED Bildschirm (Fovea, Disk und Peripherie) – variable Position oder externe, variable Fixationsleuchte
Max. Fläche 3D-Scan: 15 X 15 Millimeter
Max. A-Scan pro B-Scan: 12.032
Max. Anzahl von Wiederholungen für HD-Scans: 100 Stück
Gerätemaße: 47,9 x 36,7 x 49,3 cm (LxBxH)
Maße mit Tisch (STM-2): 88 x 129-154 x 53 cm (BxHxT)
Gewicht: 29 kg
Spannungsversorgung: 100 – 240 V, 50/60 Hz
Stromverbrauch: 115 – 140 VA

Analyse-Software

Retina Analyse:
Retina-Dicke
RNFL+ GCL+IPL Dicke
(Nervenfaserschicht-, Ganglienzellschicht-, Innere Plexifromeschicht-Dicke)
GCL+IPL Dicke
RNFL Dicke
RPE Deformationskarte
IS/OS Dicke
Follow Up

Glaukom:
Nervenfaserschichtdicke
ONH Morphologie
DDLS – Disc Damage Likelyhood Scale
Ganglienzellanalyse mit Asymmetrievergleich
Follow Up

Anterior:
Weitwinkel-Scans
Pachymetrie
LASIK Flap Vermessung
Kammerwinkelmessung

Lieferumfang:

REVO 80 OCT
Viewer und Server Applikationen

Optional erhältlich:
HP All-In-One Profi-PC mit 24″ Multitouch Display
Tischpaket (Gerätetisch, PC-/Monitor- Halterung, med. Trenntransformator)
OCT-T: Topographiemodul
